Ochrona przed niekontrolowanym przemieszczaniem się przewodów stanowi bardzo ważny element projektowania i montażu systemu rurociągów. Sposobem na skuteczne zabezpieczenie instalacji może być zastosowanie specjalnych obejm. Komponenty takie spełniają funkcje podporowe i stabilizujące, dzięki czemu dobrze przeciwdziałają siłom wpływającym na rurociąg. Mocowania powinny być odpowiednio dobrane zwłaszcza w pionowych i poziomych odcinkach instalacji, gdzie dochodzi do znacznych obciążeń statycznych i dynamicznych.
Mechanizm działania obejm w instalacji rurowej

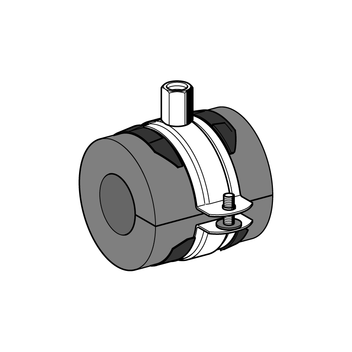

Obejma do rur zabezpiecza je przed przesuwem przede wszystkim poprzez nieruchomienie danego przewodu względem całej konstrukcji wsporczej. Wynika to z odpowiednich parametrów mechanicznych uchwytu, włącznie z momentem zacisku czy amortyzacją. W systemach narażonych na ryzyko wzdłużnych ruchów przewodu pod wpływem rozszerzalności cieplnej, sił przepływu czy drgań, nowoczesne obejmy zaciskowe do rur powalają na punktowe zablokowanie rurociągu w jego osi. W projekcie uwzględniane są jako punkty stałe, które skutecznie przenoszą siły osiowe na konstrukcję wsporczą lub podłoże. Ich wykorzystanie wymaga jednak wysokiej precyzji przy dobrze miejsc mocowania, a także uwzględnienia rozkładu sił w całym systemie.
Obejmy w pionowych ciągach instalacyjnych
W przypadku pionowych odcinków rurociągu, kluczowe znaczenie ma efektywne przejęcie własnego ciężaru przewodu oraz przesyłanego medium. Odpowiednio dobrana obejma do rur stalowych spełnia wówczas funkcję podporową, ponieważ przenosi pionowe siły na konstrukcję lub system szynowy. Uchwyt musi być skonstruowany w taki sposób, aby umożliwić kompensację naprężeń spowodowanych odmienną temperaturą na różnych wysokościach. Optymalnym rozwiązaniem jest wówczas obejma do rur z gumą, która skutecznie redukuje przenoszenie drgań na konstrukcję wsporczą oraz tłumi wibracje spowodowane przepływem medium. Wszystkie elementy mocujące muszą być przy tym zainstalowane we właściwych odstępach, zależnie od obciążeń dynamicznych i wyliczeń statycznych. Niepoprawny rozstaw punktów mocowań może spowodować odkształcenia rurociągu, a także deformacje przekroju i uszkodzenia powłok ochronnych.
Obejmy w poziomym prowadzeniu instalacji
W przypadku instalacji rurowych prowadzonych poziomo, duże znaczenie ma nie efektywna stabilizacja, kontrola przemieszczeń bocznych oraz ochrona przed przesuwem wywołanym rozszerzalnością liniową przewodów. Obejmy zaciskowe do rur muszą wówczas całkowicie blokować lub mocno ograniczać ich ruch wzdłuż jednej lub kilku osi. Punkty powinny być rozmieszczone zgodnie z wynikami analizy rozkładu naprężeń w całym układzie. Z reguły należy jednak unikać ich tworzenia w miejscach narażonych na znaczne wahania temperatury. Jeżeli w takich strefach występują przewody o dużej długości, zastosowanie znajdują systemy umożliwiające połączenie funkcji stałych oraz przesuwnych. Rozwiązanie to zabezpiecza przed nieszczelnościami i pęknięciami, a zarazem umożliwia kontrolowane przemieszczanie się rur względem konstrukcji. Nowoczesne produkty tego typu dostarcza Sikla, a na stronie: https://www.sikla.pl/strona-glowna-134331/serwis-134344/obejmy-do-rur-380204 opisane są szczegóły aktualnej oferty.
Dodatkowa ochrona przed drganiami i hałasem

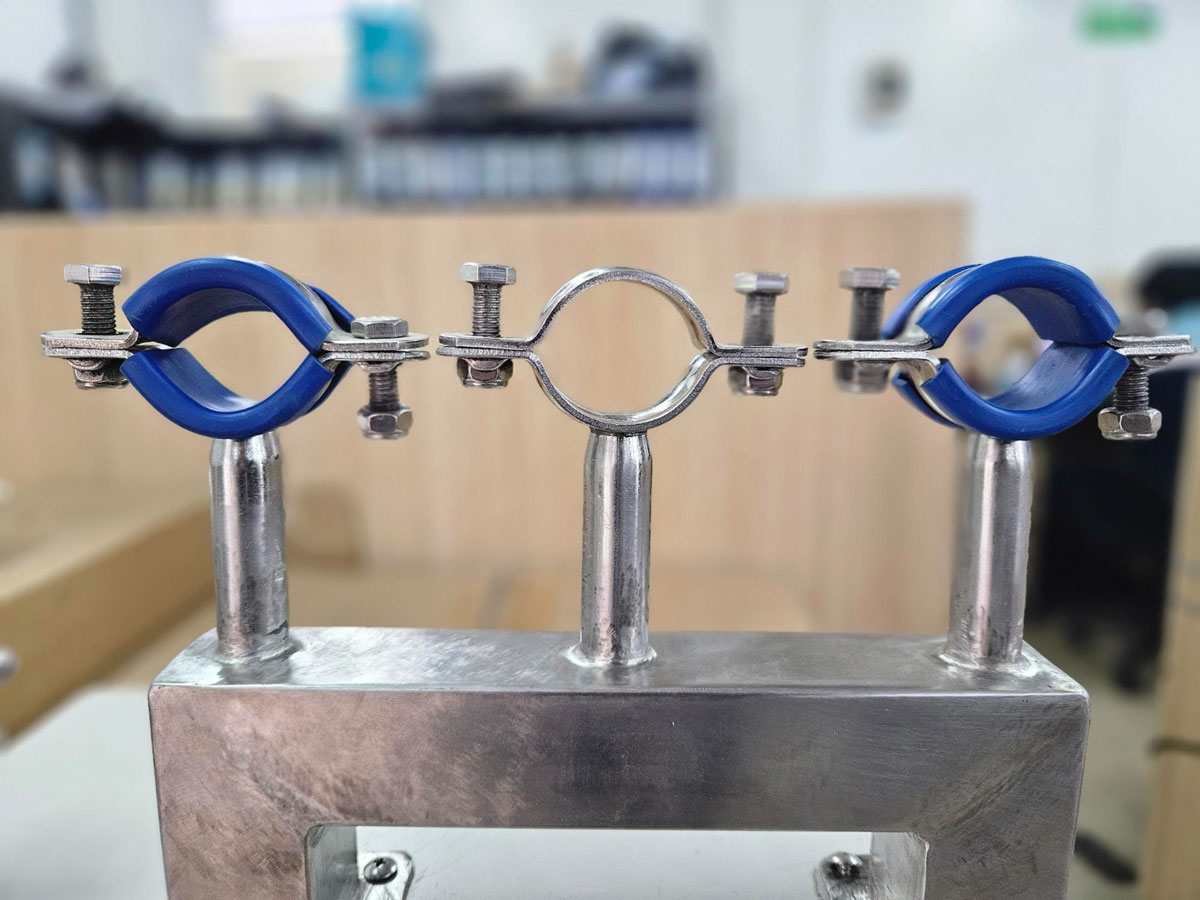

Na skuteczność ochrony przed niekontrolowanym przesuwem rur w dużej mierze wpływa zastosowanie odpowiednich wkładek tłumiących. Obejma do rur z gumą efektywnie zwiększa tarcie między powierzchnią przewodu i pierścieniem zaciskowym, a ponadto eliminuje drgania wywołane przepływem medium czy oddziaływaniem zewnętrznych czynników mechanicznych. Wkładki elastomerowe powinny jednak wykazywać odporność na wilgoć, substancje chemiczne, zmienną temperaturą oraz inne aspekty środowiskowe. W instalacjach technologicznych o podwyższonych wymaganiach, zastosowanie znajdują mocowania wyposażone we wkładki o optymalnej twardości czy współczynniku tarcia. Warto zatem pamiętać, aby obejma do rur zawsze była dobierana na podstawie szczegółowej specyfikacji systemu - włącznie z materiałem i średnicą przewodów, rodzajem przesyłanego medium czy ekspozycją na niekorzystne czynniki.
